关于采集器天线
规格参数
基本参数
工作频段: 902-928MHz
接口:SMA

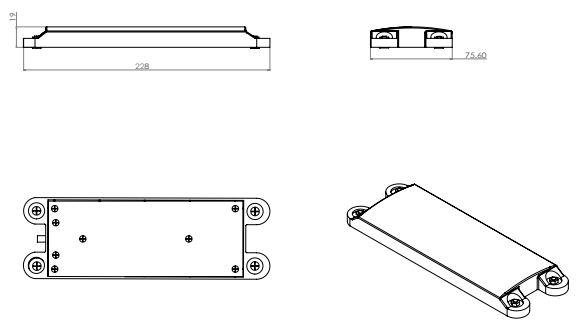

基本尺寸(mm):
OSTA900P

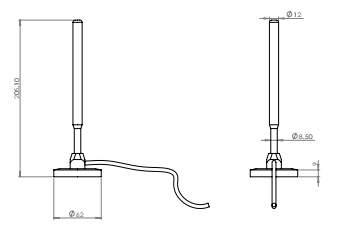

KTS900N
性能参数表
产品型号 |
KTS900P |
天线形式 |
平板型 |
工作频段 |
902-928MHz |
接口 |
SMA内螺内针 |
阻抗 |
50 Ohms |
工作温度 |
-20 ~ +85℃ |
标配线长 |
300cm 可选 100cm 延长线 OWCL100 |
安装方式 |
1 磁吸 2 背胶 3 螺丝固定(m3) |
产品型号 |
KTS900N |
天线形式 |
棒状 |
工作频段 |
902-928MHz |
接口 |
SMA内螺内针 |
阻抗 |
50 Ohms |
工作温度 |
-20 ~ +85℃ |
标配线长 |
300cm 可选 100cm 延长线 OWCL100 |
安装方式 |
1 磁吸 2 背胶 |
安装方法
1 磁吸固定
2 背胶固定
3 螺栓固定(适用于KTS900P)
关于RFID阅读器
产品概述
无线无源温度监测系统应用于电力设备如开关设备温度监控,具有传感器完全无源,传感器寿命长,免维护等显著优点。
其中温度采集器安装在二次设备室,通过采集器天线查询各个无线无源温度传感器的温度信息,并将采集得到的温度信息通过RS485总线传输数字化的温度信息。
温度采集器的主要附件有采集器天线和电源适配器。
采集器天线安装在开关设备高压部分各舱室,并连接至采集器,与各个无线无源传感器组成无线链路,采集器通过采集器天线采集各传感器的温度信息。
电源适配器安装在二次设备室,用于将二次设备室的低压交流/直流电源匹配至采集器可用的5V直流电源。
无线无源温度传感器安装在高压侧监测热点,温度采集器安装在开关设备的二次室,通过同样安装在高压侧的采集器天线采集温度信号。采集器通过RS485总线以专有协议或ModBus协议传输数字化的温度信息,可传输至DTU、RTU、TTU等多种开关设备智能终端设备。
规格参数
采集器技术参数
项 目 |
技术参数 |
|
*技术参数 |
工作频段 |
410MHz~450MHz或902MHz~928MHz |
天线接口 |
天线接口:SMA 接口数量:大于等于4个(4个或8个) |
|
可管理的 传感器数量 |
管理不少于96个传感器 |
|
通信接口 |
RS485 |
|
通信协议 |
ModBus协议 协议可满足与DTU通信的要求 |
|
电源供电 |
DC5V,同时提供AC220V或DC24V/48V转换DC5V的电源适配器。 |
|
|
尺寸大小 |
4端口85mm x60mm x30mm(L xW xH) 8端口 95mm x105mm x30mm(L xW xH) 不含突出部分 |
|
安装方式 |
滑轨/背胶/螺栓 |
|
随机附件 |
电源适配器x1 35mm滑轨安装件x1或安装耳板×1(按需选配) |
*工作环境 |
工作温度 |
-20℃~55℃ |
工作湿度 |
5%--90% |
|
储存温度 |
-40℃~85℃ |
安装
安装位置:开关设备二次设备室或其他适合安装低压设备的位置
安装方式可在以下方式中选择:

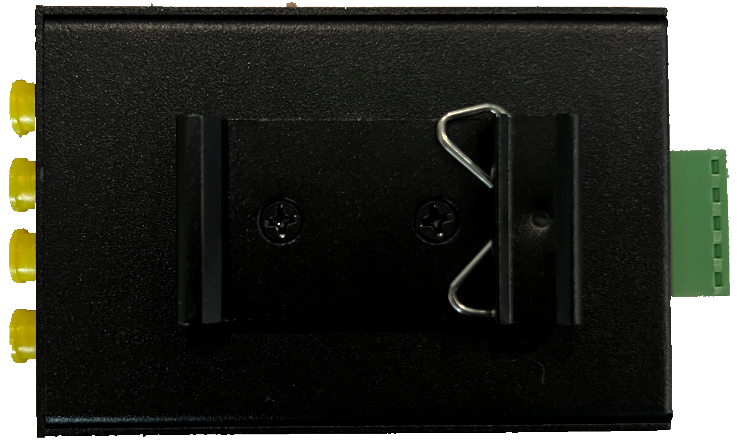

1 使用随机附带的35mm滑轨附件安装
2 适用随机附带的安装耳板附件安装
3 使用背胶安装
显示终端
显示终端为选配件,与采集器通过RS485连接,用于轮询显示监测部位的温度信息,显示界面可根据需求部分定制
显示终端基本参数
显示尺寸:4.3英寸
面板开孔尺寸:78.1mm×130mm
供电电压:直流5V~24V
与采集器连接的硬件接口:RS485

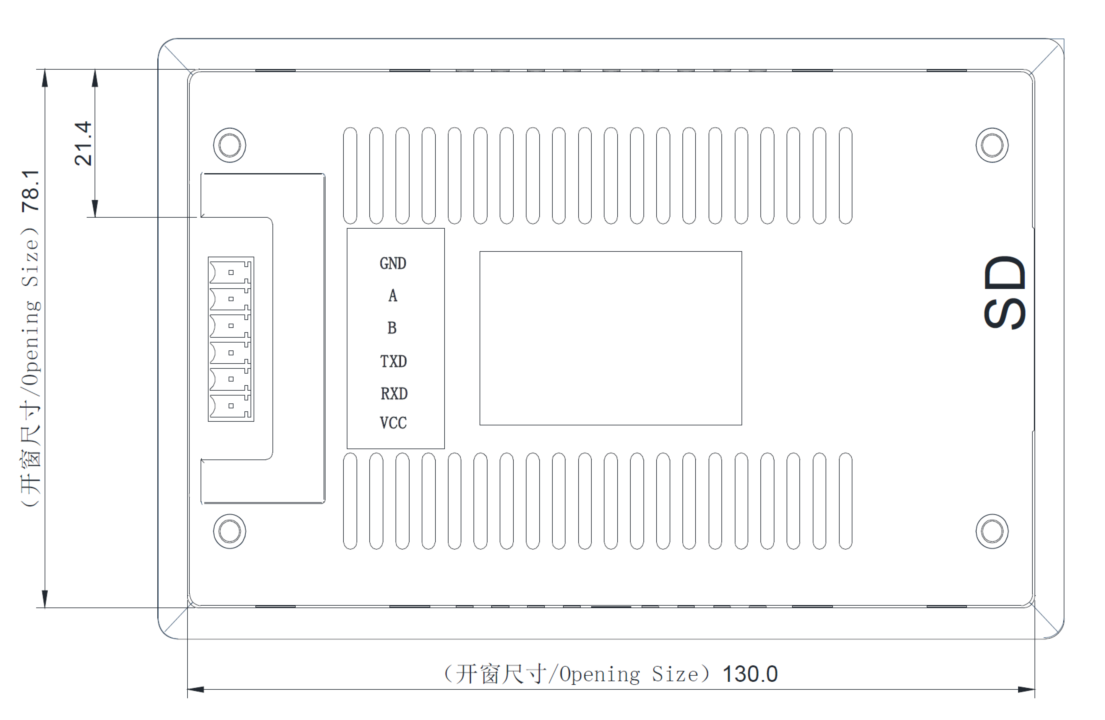

显示终端外尺寸及开孔尺寸:
显示终端安装方式
1 将屏幕通过开孔嵌入机柜
2 安装下图安装在屏幕上安装卡扣
3 将卡扣对应螺丝旋紧,固定屏幕

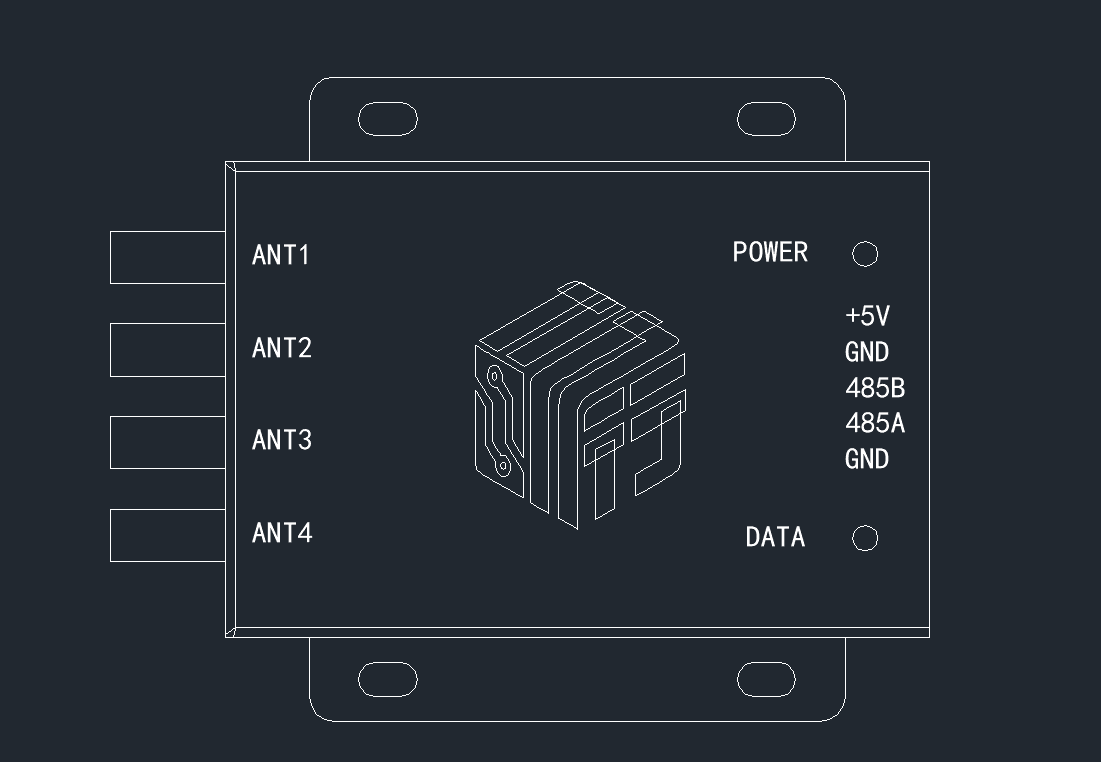

显示终端接口定义
柜内接线示意图
关于KTS30305N贴片温度传感器
产品概述
OW-PWR30305N是应用在金属表面的贴片式无源无线温度传感器。采用基于RFID的无源无线传输技术, 并在芯片内集成了超低功耗温度传感器, 可用来监测接触点温度。
产品特点:
u 可直接接触测温点, 测温范围大、 精度高、 耐高温
u 温度数据实时传输, 便于监控
u 无源器件, 使用安全, 免维护
u 独立ID, 身份唯一, 可定制
u 多标签传感, 数据不混淆、 不干扰
用途:
u 金属表面测温
规格参数
基本参数
工作频段: 902-928MHz
温度测量范围:-20℃~130℃
测温精度:±1℃
耐受温度范围:-40~155℃(220℃短时0.5hr)
传感器供电:无需电池或取电
固定方式:背胶固定

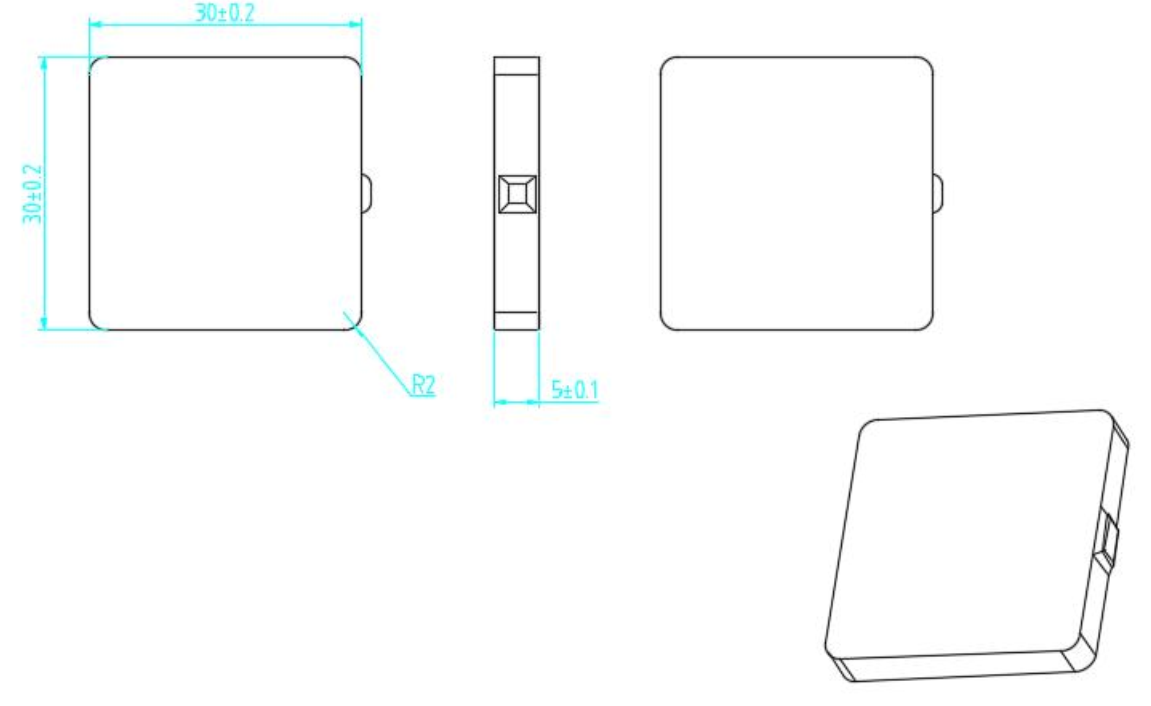

基本尺寸(mm):
性能参数表
电气性能 |
项目 |
特性 |
协议兼容 |
EPC C1 Gen2 V1.2 |
|
频率范围 |
902~928MHz |
|
读取(30dBm+5.5dBiC)距离 |
室温, 150mm*150mm金属背景下 |
|
工作温度范围 |
-20~+130℃ |
|
温度传感精度 |
±1% |
|
温度传感分辨率 |
0.1℃ |
|
环境耐温范围 |
-40~155℃(220℃短时0.5hr) |
|
IC类型 |
Magnus-S3 M3D |
|
TID Memory 容量 |
64 bits |
|
EPC Memory 容量 |
128 bits |
|
写入次数 |
100,000次 |
|
读取次数 |
不限 |
|
绝缘电阻 |
≥2000MΩ |
|
工频耐压 |
39KV/5minutes、 42KV/1minute |
|
局放等级 |
24KV≤10pC |
|
雷击防护等级 |
170KV/50ms |
|
辐射抗扰度等级 |
≥10V/m |
|
结构性能 |
外形尺寸 |
31.2*30*5mm |
净重 |
20g |
|
防护等级 |
IP65 |
|
贮藏条件 |
温度10-40℃ 湿度40%-80% |
|
寿命 |
25℃环境下40年/ 85℃环境下 10年 |
|
质保 |
1年 |
安装方法
1) 将标签安装在被测金属表面, 带有“EPCID” 标识的一面向上, 使芯片位置靠近发热点;
2) 建议使用导热硅胶垫, 排尽标签与金属间的空气, 减小热传导引起误差;
3) 如果所测金属是长条形状, 尽量将芯片所在轴线方向与金属长边平行。
注意事项
1) 安装平面应光滑平整;
2) 注意标签的正面方向;
3) 应用过程中, 尽量将传感器放置在读写器天线正对面上
关于KTS125TGF螺母传感器
产品概述
堵头内置型无线无源温度传感器应用于电缆终端接头温度实时监测,具有传感器完全无源,传感器寿命长,免维护,安装简便等显著优点。
无线无源温度传感器采用声表面波或射频识别原理,无需电池或取电,能量来自采集设备的查询信号,堵头内置型无线无源温度传感器外形和安装工艺皆与原有电缆终端接头堵头一致,可与原有设备无缝对接。
实际使用中,堵头内置型无线无源温度传感器安装在电缆终端接头处,采集器安装在环网柜的二次部分或PT柜,通过安装在每个电缆舱的采集器天线采集传感器的温度信号。采集得到的温度信号可在环网柜安装的显示屏上直接显示也可以通过485总线传输至DTU等。
传感系统布置示意图
规格参数
基本参数
工作频段: 902-928MHz
温度测量范围:-20℃~125℃(扩展型号-40℃-150℃)
测温精度:±1℃
耐受温度范围:-40~155℃(220℃短时0.5hr)
传感器供电:无需电池或取电
固定方式:同普通螺母
对应导电杆直径:M12

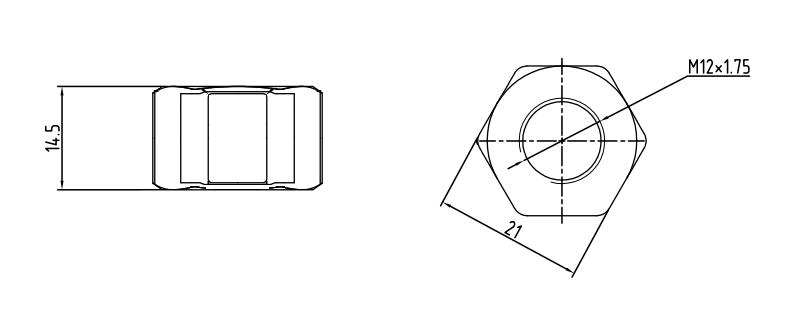

基本尺寸(mm):
性能参数表
电气性能 |
协议 |
EPC C1 Gen2 V1.2 |
频率范围 |
902~928MHz |
|
读取(30dBm+5.5dBiC)距离 |
室温, 安装在肘型接头内 有效读取距离>1m |
|
工作温度范围 |
-20℃~125℃(扩展型号-40℃-150℃) |
|
温度传感精度 |
±(全量程*1%) |
|
温度传感分辨率 |
0.1℃ |
|
环境耐温范围 |
-40 ~ +225℃(极限环境不超过0.5hour) |
|
TID Memory 容量 |
64 bits |
|
EPC Memory 容量 |
128 bits |
|
写入次数 |
100,000次 |
|
读取次数 |
不限 |
|
绝缘电阻 |
≥2000MΩ |
|
工频耐压 |
39KV/5minutes、 42KV/1minute |
|
局放等级 |
24KV≤10pC |
|
雷击防护等级 |
170KV/50ms |
|
辐射抗扰度等级 |
≥10V/m |
|
结构性能 |
外形尺寸 |
Փ24.2mm*14.5mm |
净重 |
29g±5% |
|
防护等级 |
IP65 |
|
贮藏条件 |
温度0-55℃ 湿度40%-80%干燥区域 防静电 |
|
寿命 |
25℃环境下100年 85℃环境下 10年 |
|
标准质保 |
1年 |
安装方法
传感器安装
① 依次取下堵头、螺母
② 在原螺母位置安装螺母型传感器,使用24号套筒安装
③ 重新装入堵头
配套采集天线安装
① 天线位于柜子顶部, 中间螺母的正上方
② 天线延长出的同轴线前20cm~30cm需要在自然状态固定在柜子顶部, 不要存在应力, 或者任其自然下垂
关于KTS125TI堵头内置型传感器
产品概述
堵头内置型无线无源温度传感器应用于环网柜电缆终端接头温度实时监测,具有传感器完全无源,传感器寿命长,免维护,安装简便等显著优点。
无线无源温度传感器采用声表面波或射频识别原理,无需电池或取电,能量来自采集设备的查询信号,堵头内置型无线无源温度传感器外形和安装工艺皆与原有电缆终端接头堵头一致,可与原有设备无缝对接。
实际使用中,堵头内置型无线无源温度传感器安装在电缆终端接头处,采集器安装在环网柜的二次部分或PT柜,通过安装在每个电缆舱的采集器天线采集传感器的温度信号。采集得到的温度信号可在环网柜安装的显示屏上直接显示也可以通过485总线传输至DTU等。
传感系统布置示意图
规格参数
工作频段:410MHz~450MHz
温度测量范围:-25~125℃
测温精度:±2℃
耐受温度范围:-40~220℃
传感器供电:无需电池或取电
固定方式:同普通电缆终端堵头
对应导电杆螺纹规格:M12

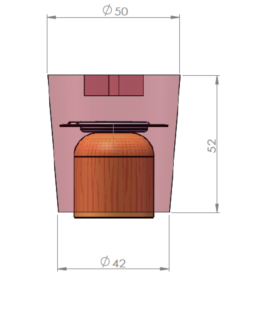

基本尺寸:
安装方法
可直接与原有肘型头电缆附件配合,安装方法与原堵头一至
(可提供配套的肘型头及其他电缆附件)

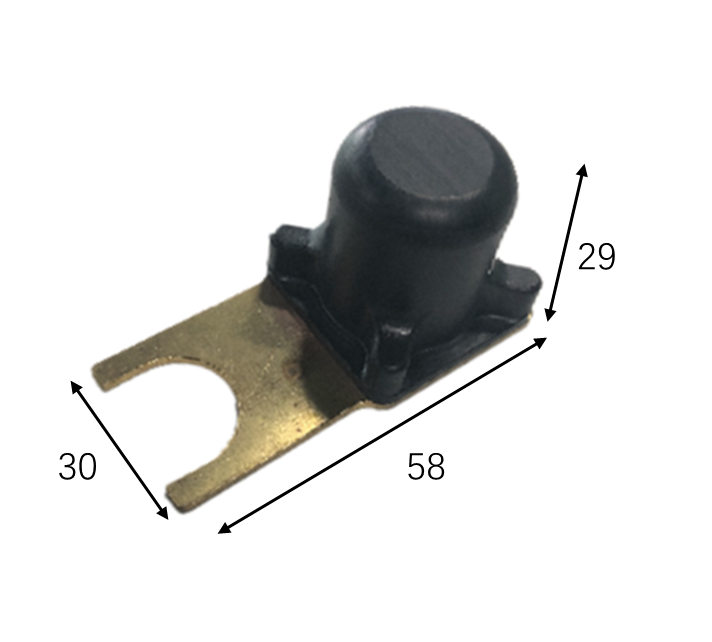

关于KTS125TN音叉传感器
产品概述
音叉型无源无线温度传感器应用于开关柜电缆接头、母排接头、变压器接头等温度实时监测,具有传感器完全无源,传感器寿命长,免维护,安装简便等显著优点。
无线无源温度传感器采用声表面波或射频识别原理,无需电池或取电,能量来自采集设备的查询信号。
传感器安装示意图
规格参数
基本参数
工作频段: 902-928MHz
温度测量范围:-20℃~125℃(扩展型号-40℃-150℃)
测温精度:±1℃
耐受温度范围:-40~155℃(220℃短时0.5hr)
传感器供电:无需电池或取电
固定方式:螺栓固定
最大可用螺栓:m16
基本尺寸(mm):
性能参数表
电气性能 |
协议 |
EPC C1 Gen2 V1.2 |
频率范围 |
902~928MHz |
|
读取(30dBm+5.5dBiC)距离 |
有效读取距离>1m |
|
工作温度范围 |
-20℃~125℃(扩展型号-40℃-150℃) |
|
温度传感精度 |
±(全量程*1%) |
|
温度传感分辨率 |
0.1℃ |
|
环境耐温范围 |
-40 ~ +225℃(极限环境不超过0.5hour) |
|
TID Memory 容量 |
64 bits |
|
EPC Memory 容量 |
128 bits |
|
写入次数 |
100,000次 |
|
读取次数 |
不限 |
|
绝缘电阻 |
≥2000MΩ |
|
工频耐压 |
39KV/5minutes、 42KV/1minute |
|
局放等级 |
24KV≤10pC |
|
雷击防护等级 |
170KV/50ms |
|
辐射抗扰度等级 |
≥10V/m |
|
结构性能 |
外形尺寸 |
30mm*58mm*29mm |
防护等级 |
IP65 |
|
贮藏条件 |
温度0-55℃ 湿度40%-80%干燥区域 防静电 |
|
寿命 |
25℃环境下100年 85℃环境下 10年 |
|
标准质保 |
1年 |
安装方法
1 若残留螺栓长度足够,安装在残留螺栓上,使用螺母固定
2 若残留螺栓长度不足,依次卸下原螺母、弹垫、平垫,安装传感器并依次安装平垫、弹垫、螺母,即传感器的音叉部分位于平垫之下
3 特殊情况无螺栓,若客户允许,也可以打孔采用螺栓固定
关于KTS125TSG 卡扣传感器
产品概述
KTS125TSG为梅花触头用无源无线温度传感器。该温度传感器采用了RFID无源无线传输技术,并在芯片内集成了超低功耗温度传感器,可用来监测接触点温度。
产品特点:
适用于多种梅花触头的型号,包含630A~4000A。
可直接接触测温点,测温范围大、精度高、 耐高温
温度数据实时传输,便于监控
无源器件,使用安全, 免维护
独立ID, 身份唯一, 可定制
多标签传感,数据不混淆、不干扰
用途:
应用于中置断路器中,动触头的温度检测
其他应用梅花触头的高压中压电器设备中
规格参数
基本参数
工作频段: 902-928MHz
温度测量范围:-20℃~130℃
测温精度:±1%全量程
耐受温度范围:-40~155℃(220℃短时0.5hr)
传感器供电:无需电池或取电
固定方式:卡扣固定

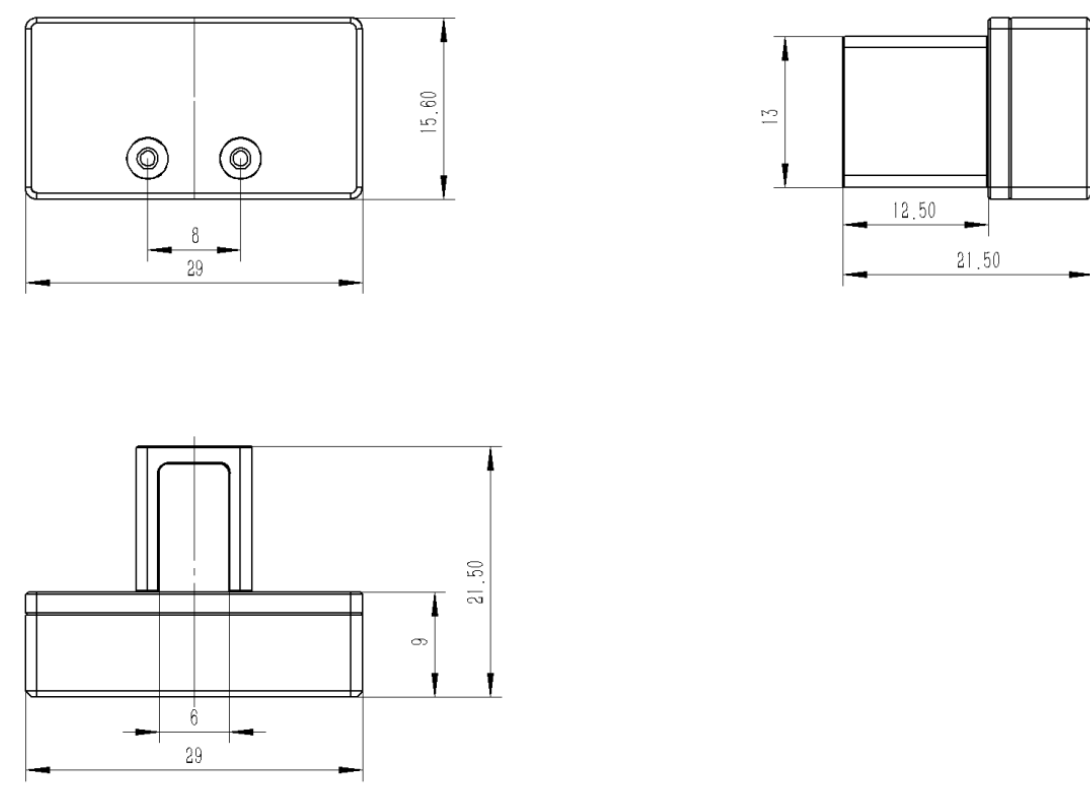

基本尺寸(mm):
性能参数表
电气性能 |
协议 |
EPC C1 Gen2 V1.2 |
频率范围 |
902~928MHz |
|
读取(30dBm+5.5dBiC)距离 |
室温, 安装在梅花触头触片上,有效读取距离>1m |
|
工作温度范围 |
-20℃~130℃ |
|
温度传感精度 |
±(全量程*1%) |
|
温度传感分辨率 |
0.1℃ |
|
环境耐温范围 |
-40~155℃(220℃短时0.5hr) |
|
TID Memory 容量 |
64 bits |
|
EPC Memory 容量 |
128 bits |
|
写入次数 |
100,000次 |
|
读取次数 |
不限 |
|
绝缘电阻 |
≥2000MΩ |
|
工频耐压 |
39KV/5minutes、 42KV/1minute |
|
局放等级 |
24KV≤10pC |
|
雷击防护等级 |
170KV/50ms |
|
辐射抗扰度等级 |
≥10V/m |
|
结构性能 |
外形尺寸 |
25*21*15.6mm |
净重 |
23g±5% |
|
防护等级 |
IP65 |
|
贮藏条件 |
温度0-55℃ 湿度40%-80%干燥区域 防静电 |
|
寿命 |
25℃环境下40年 85℃环境下 10年 |
|
标准质保 |
1年 |
安装方法
1. 将U型底座放置在触头内部
2. 将带有外壳的温度传感器通过螺丝安装在U型底座上

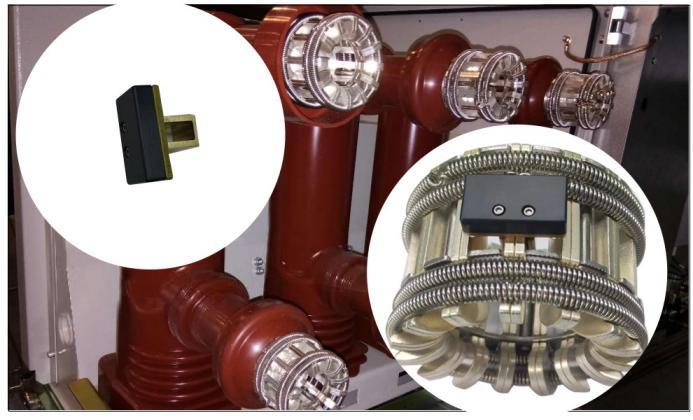

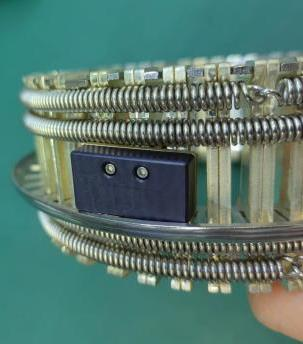

3.安装完成示意图(1250A触头及4000A触头)
